SNCR脫硝工藝
SNCR脫硝工藝詳細內容介紹
耀一_SNCR脫硝工藝

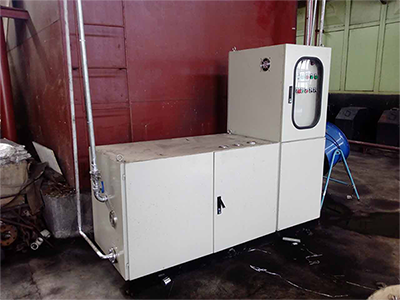

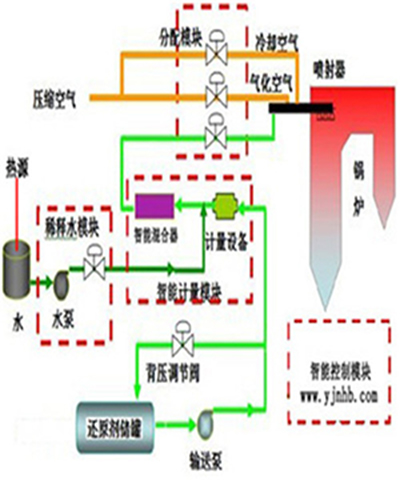

SNCR脫硝模塊一體機組成:
泵站模塊+在線稀釋智能計量分配模塊+PLC電控模塊+噴槍組模塊
一 泵站模塊產品參數：
1、產品型號：YMBZ-60 / YMBZ-120
標準配 置：去鹽水加壓泵+尿素溶液混合（氨水）加壓泵等配件（泵組選用格蘭富等品牌產品）。
功能：一臺泵站連續供應多臺鍋爐脫硝同時使用。
單泵流量：1000-6000kg/h
揚 程：50 ~ 120m
2 泵站模塊產品優點：
1）.快速安裝，施工簡單方便
2）. _大限度節省占地空間
3）. 模塊預制，標準化配置
4）. 結構緊湊，節省工程造價，
5）、 系統整體設計，合理美觀。
二 在線稀釋智能計量分配模塊:

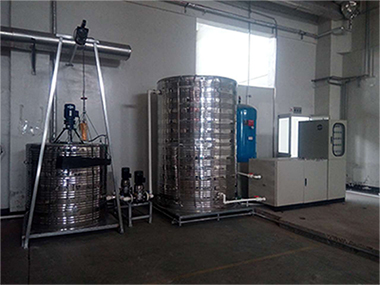

1 尿素溶液連續制備系統模塊：
在煙氣脫硝中，尿素作為還原劑通常是溶解配制成10-20%的溶液，尿素溶解時需要吸熱，為了_尿素快速的充分的溶解，溶解槽需具備加熱和保溫功能。在實際應用中可根據業主現有的蒸汽、電力、余熱等資源做不同的設計方法。
2 系統優勢：
1）.連續制備，在線生成，即配即用，使用方便，無需大型溶液攪拌罐、儲液罐，投資大大節省。
2）.無需做大型的加熱保溫措施，節省能源，運行費用抵。
3）.尿素顆粒在水體中攪拌，混合快速，溶解充分
4）.系統整體設計，合理美觀，設備模塊化集成，結構緊湊，占地面積小，節省空間，節省工程造價，施工簡單方便
5）.尿素定量投加系統穩定可靠_。
6）.智能自動化控制，操作簡單。只需要在操作屏上給定尿素制備濃度XX%即可，系統自動運行，無需人員值守。
三 PLC電控模塊:
本模塊對SNCR工藝過程進行監視報警，過程控制和生產管理;在本裝置區設置PLC系統實現本裝置的數據采集、連續控制、程序控制等功能。電氣元件均選用施耐德，PLC選用西門子。PLC系統采用_的、具有開放性網絡結構、支持OPC開放標準，具有可靠的硬件和軟件，又有成熟、有效的應用軟件包，可滿足企業生產、控制優化管理的需要。
為_系統的可靠性和提高性價比，脫硝系統PLC采用以太網連接，儲存系統、泵站模塊及在線稀釋計量分配模塊直接接入PLC，并設有觸摸屏進行控制。
1 在線稀釋分配計量模塊產品參數：
產品名稱：在線稀釋計量分配模塊
產品型號：YMXJ（4、6、8、10、12）
配 置：電動調節閥、混合器、分配器、智能流量計;空氣過濾器、減壓閥、壓力傳感器、電磁閥組、氣體分配器、觸摸屏及各路液、氣壓力顯示裝置及傳感裝置等。
用 途：集壓縮空氣分配及還原劑計量、稀釋、分配功能。
進口壓力：液體0.5Mpa 、 壓縮空氣0.4Mpa
2 在線稀釋分配計量模塊產品優點：
1）.將在線稀釋功能、計量功能、液氣分配功能集合成一體化模塊，并且裝配在一臺不銹鋼機柜內。這樣大大節省了占地空間，防塵耐污染，保護性能提高。
2）.管路的連接采用不銹鋼卡套非焊接工藝，承壓性大大提高，避免了腐蝕泄漏的可能。
3）.管路設置清晰，壓縮空氣、除鹽水、尿素溶液（或氨水）從左側進入，調節好的壓縮空氣、尿素溶液（或氨水）從右側引出。
4）.整個稀釋計量分配模塊增加液晶顯示系統，相關數據、控制節點可以顯示在液晶可觸摸屏幕，直觀簡潔自動化容易操作調節。
5）.所配電動調節閥、混合器、藥液分配器、流量計，空氣過濾器、減壓閥、壓力傳感器、電磁閥組、氣體分配器，各液路、氣壓力顯示裝置及傳感裝置等各組件_精密_品質
廠家，承壓密封性能高，且_美觀小巧配件便于集成組合。
我河北耀一_秉承為用戶解決方案 、投資成本少 、運行成本低、施工速度快的設計理念，專項開發了三低兩高（低投資、低維護、低運行成本、高集成、高智能化）的SNCR脫硝模塊

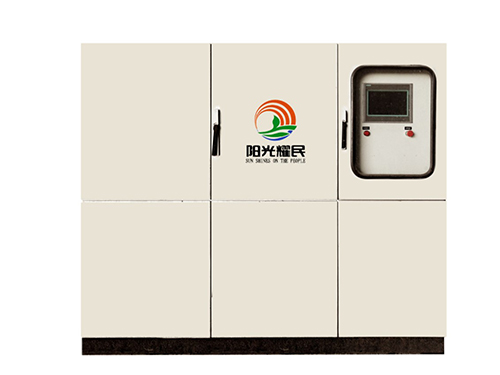

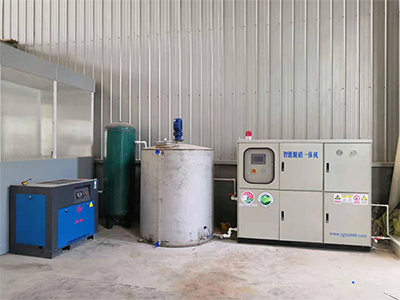

YMTX脫硝一體機主要特點：
1.標準化設計、模塊化組裝，在出廠前預先調試好，現場組裝極為方便。
2.占地很少、施工量小、工期短、可靠性高，大大節省了總體投資 。
3.YMTX模塊組件都選自知名廠商（西門子、格蘭富、施耐德等），精巧緊湊，美觀耐用;
4.管線的連接采用不銹鋼管，使用流行的全不銹鋼卡套快接，承壓可達25公斤。
5.智能控制系統采用PLC控制方式預_行了編程，實現短時間內供貨，為客戶節約了成本和寶貴的時間。
6.操作簡便易學易懂易熟練。
7.整體設備運行費用低，經濟適用，無二次污染。
8.提供完善的售后服務，嚴格遵守9001管理體系。
與國內外同類的模塊相比，耀一環保的模塊具有高集成，高自動化，高優化，高性能，簡潔優美的特點，現場無凌亂的管線構架，免維護，清晰可控，一目了然。
結構說明：

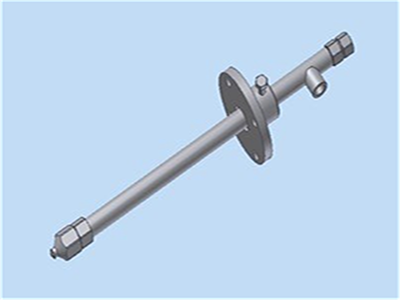

在SNCR脫硝系統中，脫硝噴槍的性能和質量，對整個脫硝工程的脫硝率、運行成本、氨逃逸以及使用壽命等起著決定性作用。簡約、實用、節能、耐用是耀一環保SNCR脫硝專用噴槍的特點。

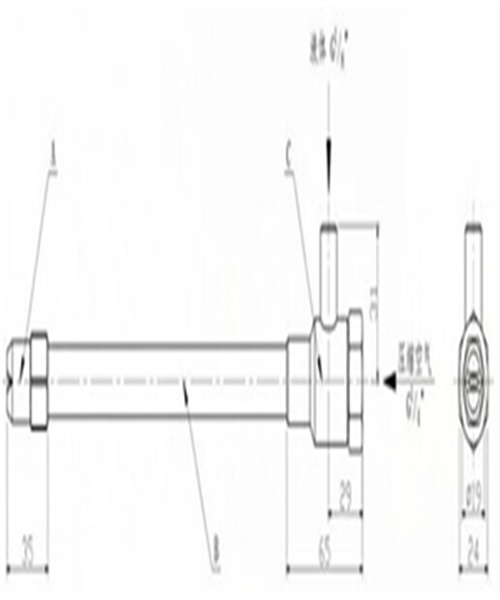

部件組成：噴嘴頭（A）、加長桿（B）、混合器（C）。（如圖）
脫硝噴槍優點：
1.脫硝噴槍槍管細，易于爐壁開孔，不破壞內里結構;噴嘴簡潔有力霧化性能_好，雙流體混合腔特殊設計混合性能良好
2.SNCR脫硝噴槍的保護套，精妙設計，可以快裝快卸，且是密閉腔，高溫煙氣進不去，槍桿里的壓縮空氣自然降溫
3.可以節約大量壓縮空氣或者節約吹風機電能。
